dr inż. Jacek Makuch


Pomoce dydaktyczne do zajęć z przedmiotu: Koleje - podstawy


LITERATURA DO PRZEDMIOTU

Przepisy:
  • Warunki techniczne jakim powinny odpowiadać budowle kolejowe i ich usytuowanie, DzU RP 2026 poz.1225 [pobierz]
  • Warunki techniczne jakim powinny odpowiadać skrzyżowania linii kolejowych oraz bocznic kolejowych z drogami i ich usytuowanie, DzU RP 2025 poz.1105 [pobierz]
  • Id-1 (D-1) Warunki techniczne utrzymania nawierzchni na liniach kolejowych, PKP PLK Warszawa 2025 [link do strony z możliwością pobrania]
  • Id-3 (D-4) Warunki techniczne utrzymania podtorza kolejowego, PKP PLK Warszawa 2025 [pobierz]
  • Standardy Techniczne - Szczegółowe warunki techniczne dla modernizacji lub budowy linii kolejowych do prędkości Vmax <= 200 km/h (dla taboru konwencjonalnego) / 250 km/h (dla taboru z wychylnym pudłem), PKP PLK Warszawa 2009, ze zmianami: 2017, 2018, 2021, 2023, 2025 [link do strony z możliwością pobrania]
  • Techniczne specyfikacje interoperacyjności podsystemu „Infrastruktura” systemu kolei w Unii Europejskiej, DzU UE L 356/1-109 z 12.12.2014 [pobierz]

    Podręczniki:
  • Infrastruktura kolejowa - poradnik dla inspektorów, Urząd Transportu Kolejowego, Warszawa 2023 [link do strony z możliwością pobrania]
  • Towpik K.: Infrastruktura transportu szynowego, Politechnika Warszawska 2017
  • Grulkowski S., Kędra Z., Koc W., Nowakowski M.: Drogi szynowe, Politechnika Gdańska 2013 [pobierz]
  • Massel A.: Projektowanie linii i stacji kolejowych, KOW/ZPK/WAT/PKP PLK Warszawa 2010
  • Sancewicz S.: Nawierzchnia kolejowa, KOW/ZPK/WAT/PKP PLK Warszawa 2010
  • Skrzyński E.: Podtorze kolejowe, KOW/ZPK/WAT/PKP PLK Warszawa 2010
  • Bałuch M.: Podstawy dróg kolejowych, Politechnika Radomska 2001

    Internet:
  • Mapa Interaktywna linii kolejowych PKP PLK (MILK)
  • Wykaz linii Id-12 (D-29)
  • OpenRailwayMap
  • Semaforek
  • www.jelenia.rail.pl - Józef Szczypiński
  • Transport Szynowy - Maciej Górowski
  • YouTube - Filip Janowiec - Szynwestycje
  • YouTube - Filip Janowiec - Kanał dydaktyczny (w tym Civil3D)
  • YouTube - Elżbieta Plucińska (Civil3D)
  • YouTube - TORO mistrz - Damian Kosicki
  • YouTube - Michał Piątkowski
  • YouTube - Po kolei z Kuleckim
  • YouTube - KOLEJ mirmur2 - Mirosław Romański
  • YouTube - Nie po kolei (ciekawostki)
  • YouTube - KolejOneNews (ciekawostki)
  • YouTube - Oko Na Kolej NEWS (ciekawostki)

    Anglojęzyczne:
  • Guerrieri M.: Fundamentals of Railway Design, Springer 2023
  • Pyrgidis C.: Rail Transportation Systems - Design, Construction and Operation, CRC Press 2022
  • Profillidis V. A.: Railway Planning, Management, and Engineering, Taylor & Francis Group 2022
  • Esveld C.: Modern Railway Track, MRT-Productions 2017
  • Tzanakakis K.: The Railway Track and Its Long Term Behaviour, Springer 2013
  • Lichtberger B.: Track Compedium, Eurailpress 2011
  • Trackopedia
  • YouTube - Railways Explained
  • YouTube - B1M - Epic Railways
  • YouTube - The PWay Engineer
  • YouTube - Gareth Dennis - Railnatter
  • YouTube - Geoff Marshall

    Filmy edukacyjne PKP PLK (2011):
  • Proces inwestycyjny
  • Budowa toru
  • Modernizacja linii kolejowej
  • Sieć trakcyjna
  • Automatyka kolejowa
  • Obiekty inżynieryjne
  • Przejazdy kolejowo-drogowe
  • Nowoczesne technologie w geodezji kolejowej
  • Diagnostyka
    PREZENTACJE Z ZAJĘĆ PROJEKTOWYCH

  • Wprowadzenie [pobierz]
  • Definicje, klasyfikacje [pobierz]
  • Projektowanie linii kolejowej w planie - cz.1 [pobierz]; [film1];
    CZĘŚĆ OPISOWO-OBLICZENIOWA

  • Przykład części opisowo-obliczeniowej
  • Zawartość do pierwszego skonsultowania
    PLAN SYTUACYJNY LINII

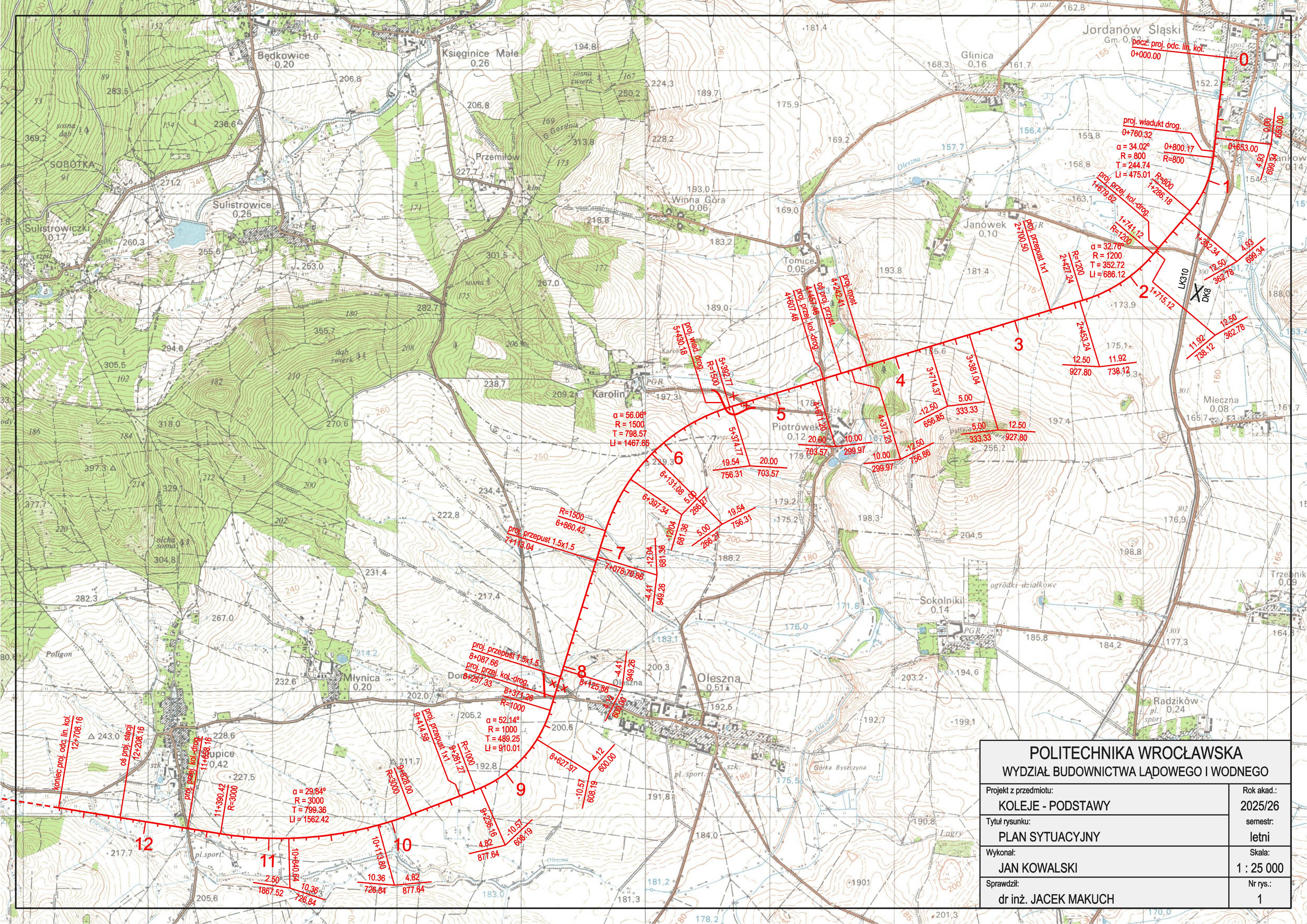

  • Wygląd rysunku:
    Kliknij aby powiększyć

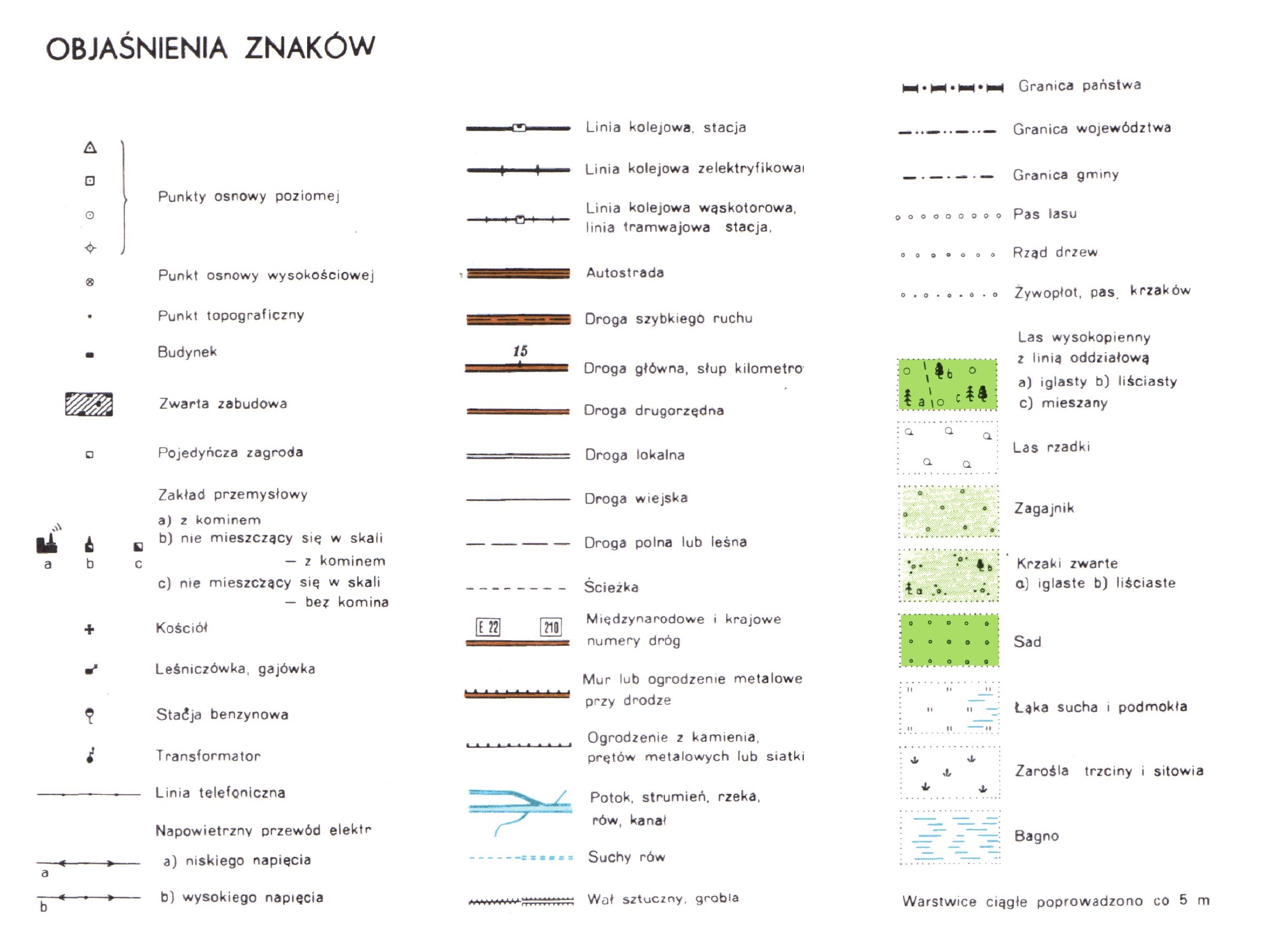

  • Legenda do map topograficznych:
    Kliknij aby powiększyć

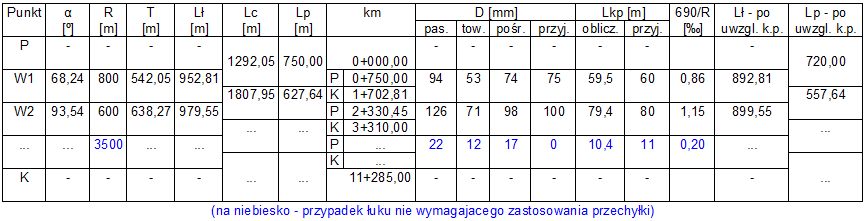

  • Przykład obliczeń geometrii trasy w planie:

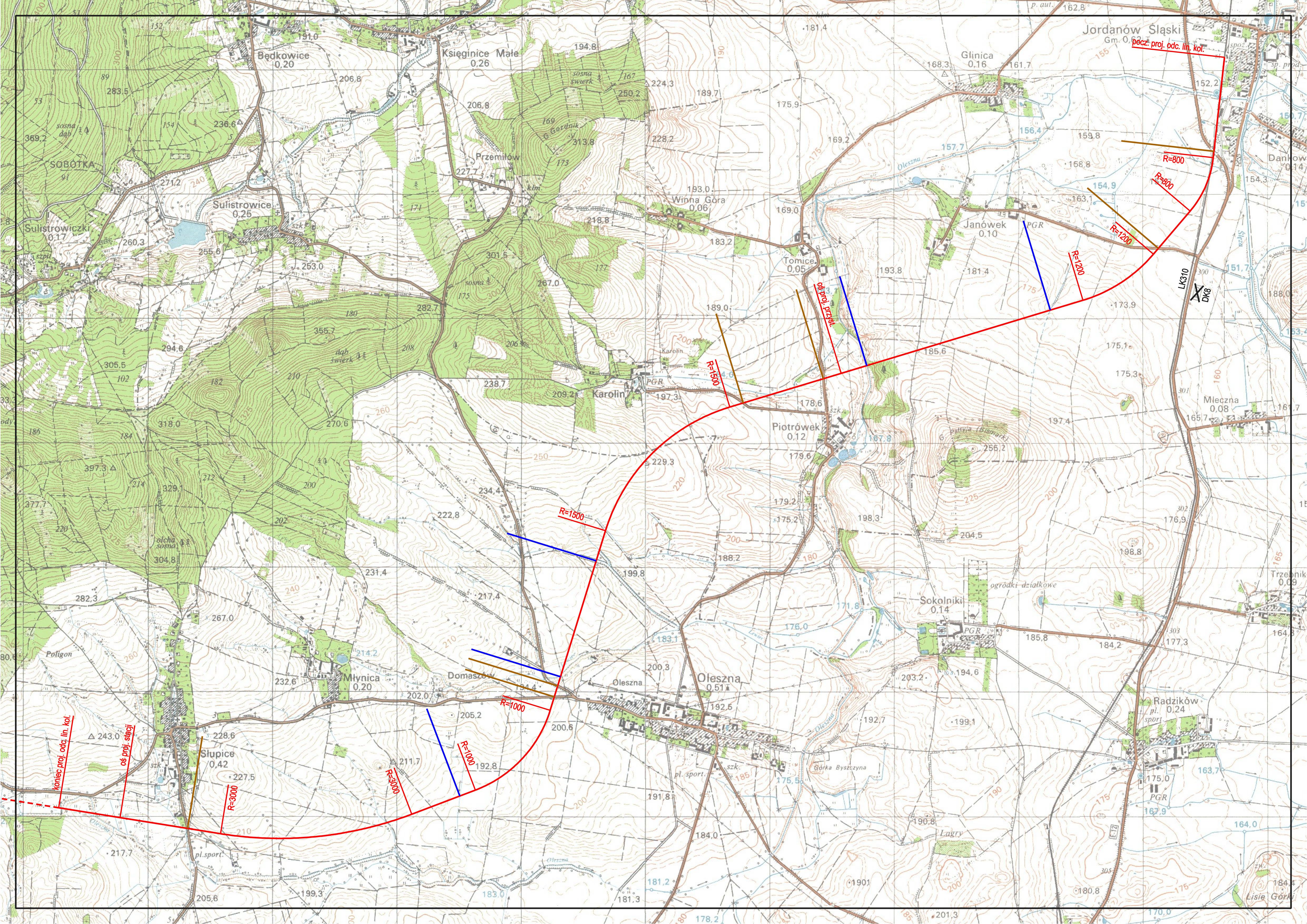

  • Zawartość rysunku do pierwszego skonsultowania:
    Kliknij aby powiększyć

    PROFIL PODŁUŻNY LINII

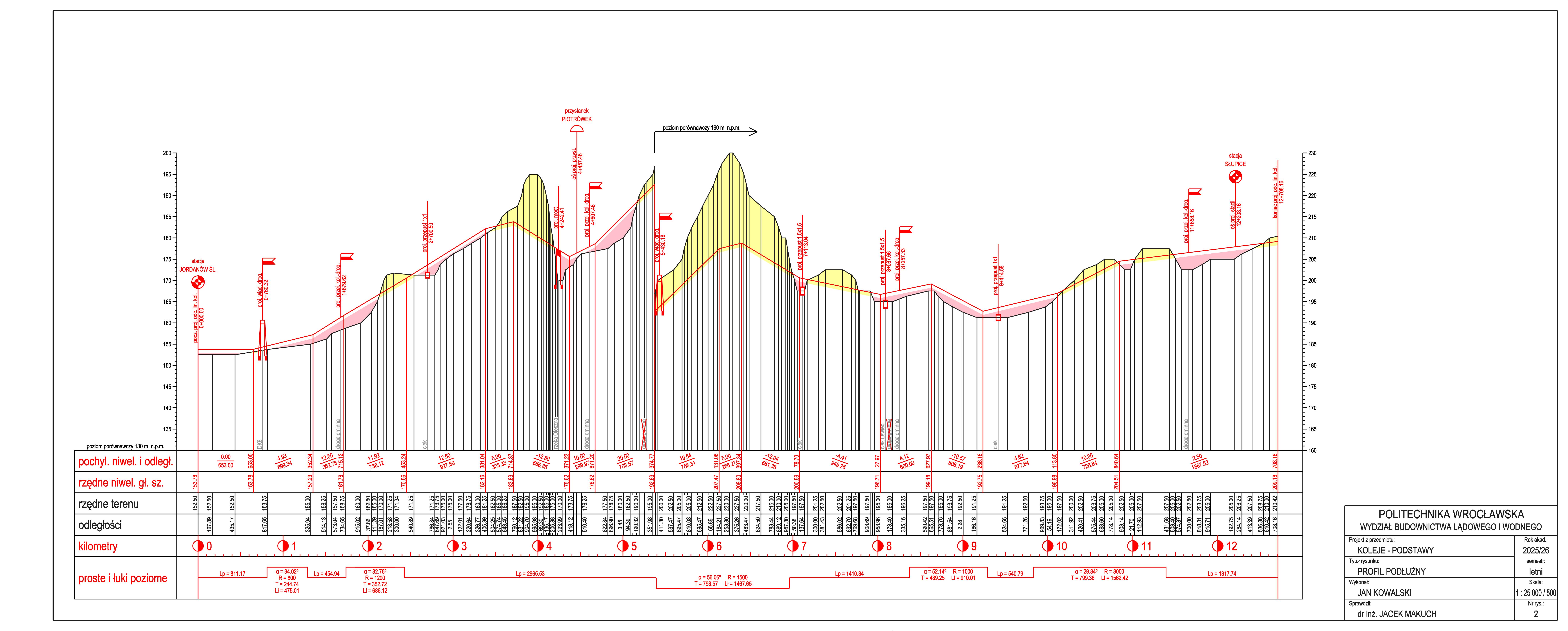

  • Wygląd rysunku:
    Kliknij aby powiększyć

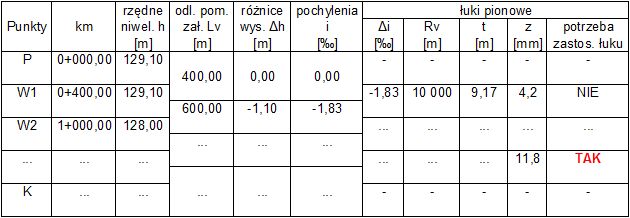

  • Przykład obliczeń geometrii niwelety w pfofilu:

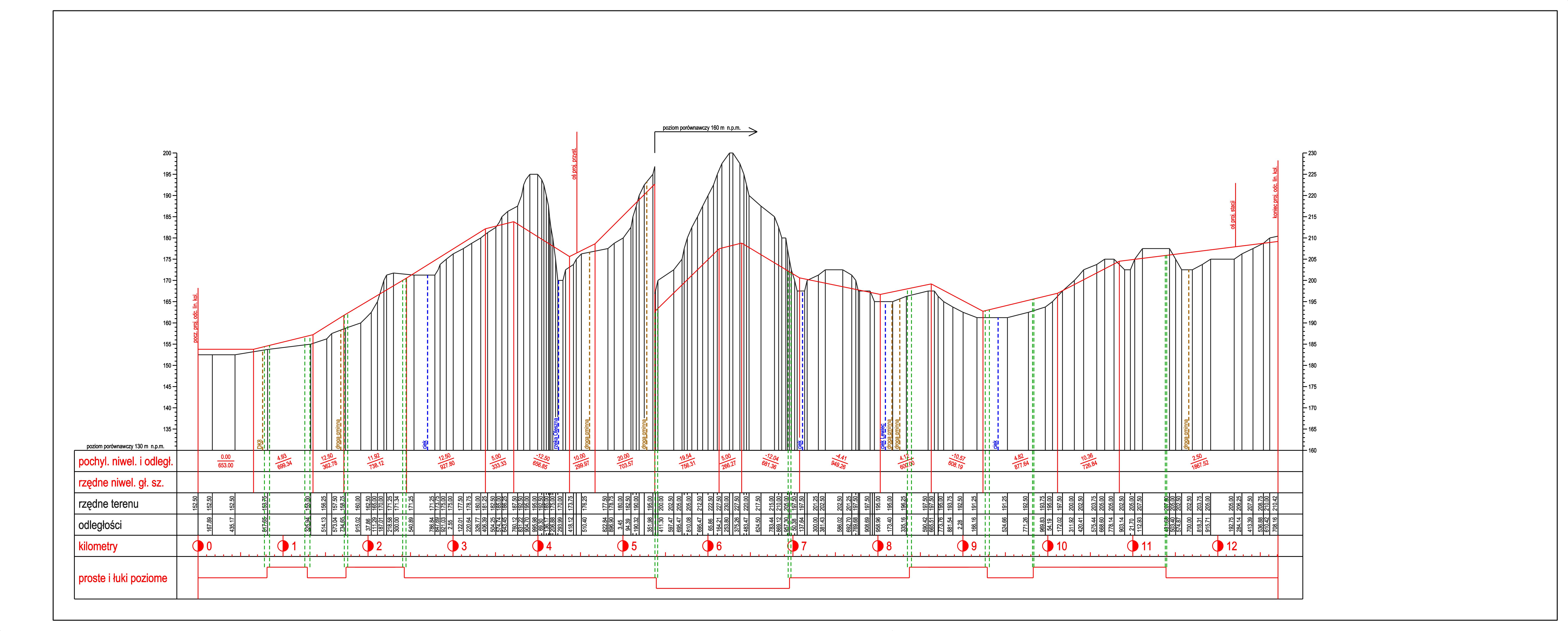

  • Zawartość rysunku do pierwszego skonsultowania:
    Kliknij aby powiększyć

  • Szablon rysunku profilu podłużnego: [pobierz]

    PRZEKRÓJ NORMALNY LINII

  • Wygląd rysunku:
    Kliknij aby powiększyć

  • Szablony elementów rysunku przekroju normalnego:
    - szyny: 60E1; 49E1
    - podkłady: PS-94; PS-83
    - skrajnia budowli: GPL-1
    - sieć trakcyjna: słup trakcyjny z fundamientem i elementami sieci

  • Linki do stron producentów akcesoriów torowych:
    - szyny: ArcelorMittal Poland; British Steel; Trinecke Zelezarny
    - przytwierdzenia: Śrubena; Pez Connector; Vossloh; Pandrol; voestalpine
    - podkłady i płyty: Strunbet (Bogumiłowice) - Leonhard Moll; WPS (Mirosław Ujski) - SATEBA; TrackTec (Suwałki, Goczałków, Zawadzkie-KolTram); plastwil de bonte
    - przepusty: Solbet
    - ścianki i płyty peronowe: Ekobud: ścianki; płyty; BETARD
    - przejazdy kolejowo - drogowe: Płyty CBP - Strunbet; WPS (Mirosław Ujski) - SATEBA; FTT Wolbrom; Strail; RailbetoN; LC-L Tines; Stelcon; System GTP
    - wibroizolacja: Epufloor; Calenberg; Tiflex-Trackelast; Sealable; Getzner
    - rozjazdy i napędy zwrotnicowe: KZN Bieżanów; Prazska Strojirna; DT; H&K
    - nowoczesne systemy torowe: Tines; Concrete-rail; Prefa; KZN ConTrack; MMR Group TransComfort; Getrac (Rail One); Rheda 2000 (Rail One); Rheda City (Rail One); Strailastic; Sika; Harpiks; Ortec; Ortec CR; Sateba - Prefarails; Edilon-Sedra
